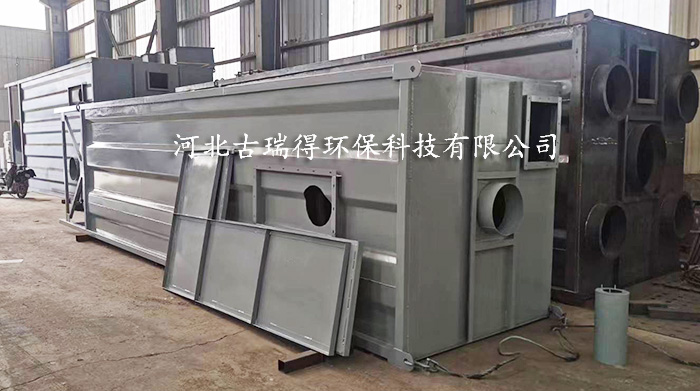

瀝青攪拌機電捕焦油器主要由殼體、沉淀極、上下吊架、氣體分布板、蒸汽吹洗管、絕緣箱和饋電箱等部件組成，其主要區別于沉淀極的形式、電暈極的排布方式、絕緣箱和饋電箱。結構型式可分為：濕式、管式、蜂窩室、臥式等。瀝青攪拌機電捕焦油器適用領域：塑膠行業生產線的含油含石蠟廢氣；瀝青防水油氈生產線產生的含焦油煙氣；橡膠行業發泡、硫化生產線產生的焦油廢氣；紡織印染行業整形機、蒸布機排出的含油廢氣；塑料再次重生行業清洗機、顆粒擠壓機排出的有機廢氣；印刷、噴繪、噴漆行業的揮發性廢氣。
    筒體是圓筒形的(內徑根據煤氣流量決定)，并帶有封頭，筒體上部設有出氣管，下部設有進氣管，并設有兩個人孔和一個防爆閥。
     沉淀極管束是由管束組成，并與筒體上、下部相通。
     電暈電極裝置通過吊桿懸吊在頂部的絕緣箱內，它由上部吊桿及拉桿、上下框架、電暈電極導線、重錘組成。
     絕緣箱設在筒體頂部，它是懸吊電暈電極裝置的圓形箱體。內部設有懸吊支架、高壓瓷瓶、加熱夾套組成。
1.設備名稱 蜂窩式瀝青攪拌機電捕焦油器
2.型號 XF-FD45-1
3.塔體材質 Q235-B 3mm
4.處理風量m³/h臺 10000
5.設備外形尺寸 2100*2100*9000
6.設備進出口壓差Pa 300
7.重錘 碳鋼重錘
8.絕緣箱 2
9.絕緣子 2組（耐壓130KV）
10.電場截面積m³ 2.44
11.電場長度mm 4000
12.蜂窩數量 45
13.內切圓直徑mm Φ250
14.沉淀極形式及材質 蜂窩式，Q235B
15.沉淀極厚度 2
16.電暈線規格mm、材質 Φ3，SUS316L
17.電暈線根數/臺 45
18.高壓恒流電源型號 GH-72KV/100
19.高壓恒流電源電流、電壓 100、72KV
20.正常生產時電壓/至高電壓 45KV,55KV
21.高壓發生器至大功率KW 15
22.輸入電壓V 380
23.額定工作電壓KV 72
24.額定工作電流mA 150
25.捕集效率 95%
26.上吊架 角鐵焊接
27.下吊架 角鐵焊接
28.垂直泄爆閥 2個
29.頂部護欄 1套
30.簡易爬梯 1套
31.檢修平臺 1套
32.排污閥 1套
33.檢修人孔 1個
34.螺絲電線 1套
35.修補油漆、毛刷 1套
36.風機及電控 15KW
